1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

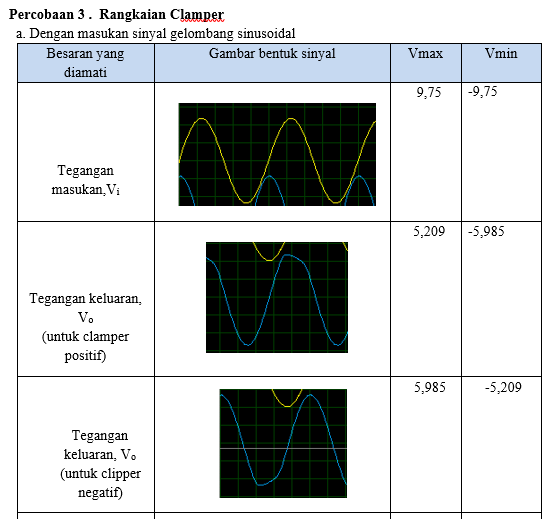

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

Altenator
Dioda
Ground
Resistor
Kapasitor
Osiloskop

3. Rangkaian Simulasi [Kembali]

Rangkaian Clipper Pemotong Atas ( Clipper Positif )

Rangkaian Clipper Pemotong Bawah ( Clipper Negatif )

4. Prinsip Kerja Rangkaian [Kembali]

Percobaan 3A

Clamper positif, prinsip kerja nya ketika gelombang input ½ positif melewati kapasitir 100nF lalu dioda. Di dioda akan terjadi reverse bias (arus masuk dari katoda ke anoda dioda), ketika dioda mengalami reverse bias, resistansi pada dioda max, sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100Kohm, sehingga arus tidak mengalir ke dioda, sehingga arus dikembalikan ke kapasitor akibatnya kapasitor melakukan pengisian

Ketika gelombang ½ negatif, maka dioda mengalami forward bias sehingga resistansi pada dioda kecil, karena resistansi pada dioda kecil maka arus akan mengalir ke dioda, pada kapasitor karena tegangan yang masuk berlawanan dengan kutub kapasitor tersebut, maka tegangan pada kapasitor akan di buang dan akan menuju ke dioda, dioda paralel dengan resistor, maka tegangan sama, yaitu tegangan yang berasal dari Vin dan tegangan dari keluaran kapasitor, hal ini menyebabkan gelombang bergerak ke arah positif

Percobaan 3B

Clamper negatif, prinsip kerjanya ketika gelombang input ½ negatif yang akan melewati percabangan dioda dan resistor l, pada dioda terjadi reverse bias (karena arus masuk dari katoda menuju anoda), dan resisntasi pada dioda max, arus tidak dapat melalui dioda dan akan di kembalikan ke kapasitor, dan terjadi pengisian di kapasitor,

Ketika gelombang input ½positif yg akan melewati kapasitor 100nF (kapasitor menyimpan tegangan sebesar tegangan sumber, arus menuju ke percabangan dioda dan resistor l, pada dioda akan mengalami forward bias (anoda ke katoda) sehingga resistansi pada dioda kecil, dan arus mengalir ke dioda dan ke resistor, sehingga tegangan pada resistor berasal dari tegangan sumber dan juga berasal dari penyimpanan kapasitor. Hal ini menyebabkan gelombang bergerak ke arah negatif

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

Percobaan 3

1. Jelaskan bagaimana bentuk sinyal dari rangkaian clamper terhadap inputnya !

Jawab:

Berdasarkan percobaan yang telah dilakukan, sinyal yang dikeluarkan oleh rangkaian clamper tersebut mengalami perubahan. Pada rangkaian clamper positif, sinyal yang dihasilkan akan bergeser ke arah positif atau berada V>0. Sedangkan pada rangkaian clamper negative sinyal yang dihasilkan akan lebih bergeser ke negative atau V<0.

Jadi jika menggunakan sumber inputnya AC

Semakin besar tegangan AC maka tegangan output clamper akan semakain besar. Semakin kecil tegangan AC maka tegangan output clamper akan semakin kecil. Semakin besar frekuensi sumber AC maka frekuensi output clamper akan semakin besar. Semakin kecil frekuensi sumber AC maka frekuensi output clamper akan semakin kecil. Tegangan output sebanding dengan tegangan sumber AC dan frekuensi output sebanding dengan frekuensi sumber AC.

Dan jika menggunakan sumber inputnya DC

Tegangan bias (DC) adalah tegangan output pada saat dioda forward bias. Tegangan output clamper pada saat dioda forward bias adalah tegangan bias (DC) ditambah tegangan forward bias dioda (0,7V). Tegangan output clamper pada saat dioda reverse bias adalah tegangan sumber AC ditambah tegangan kapasitor karena tidak ada arus yang melewati baterai DC dan dioda karena dioda seolah-olah open circuit.

2. Jelaskan hasil dari output rangkaian clipper terhadap teori !

Jawab:

Berdasarkan percobaan yang sudah dilakukan, didapatkan bahwa output dari rangkaian clamper adalah tegangan atau sinyal yang terjepit atau tergeser pada kondisi tertentu. Prinsip kerja dari Clamper Positif adalah untuk menghasilkan tegangan output yang lebih kecil dari input, bentuk tegangan output clamper positif. Prinsip kerja dari Clamper Negatif adalah untuk menghasilkan tegangan output yang lebih kecil dari input, bentuk tegangan output clamper negative .

Output yang dihasilkan pada percobaan ini telah sesuai dengan teori, karena pada sinyal yang dihasilkan akan bergeser ke positif (V>0) untuk clamper positif dan bergeser ke negatif (V<0) untuk clamper negative.

3. Jelaskan Pengaruh kapasitor pada rangkaian clamper terhadap bentuk gelombang !

Jawab:

Pada rangkaian clamper pengaruh kapasitor yaitu meningkatkan atau menguatkan tegangan sumber.

Jika nilai kapasitor semakin besar maka jumlah muatan yang dapat disimpan akan semakin besar sehingga waktu untuk discharge kapasitor akan semakin lama dan tegangan kapasitor tidak turun terlau cepat. Sebaliknya jika nilai kapasitor semakin kecil maka jumlah muatan yang dapat disimpan akan semakin kecil sehingga waktu discharge kapasitor akan semakin cepat dan tegangan kapasitor turun dengan cepat.

Dengan penambahan kapasitor ini maka tegangan pada sinyal output akan lebih besar dibandingkan tanpa kapasitor.
