Dariel Triwibawa: Varactor (varicap) Diodes

DAFTAR ISI

1. Tujuan
2. Komponen
3. Dasar Teori
4. Prinsip Kerja
5. Rangkaian Simulasi
6. Video
7. Link Download

1. Tujuan <kembali>

Untuk mengetahui tentang varactor (varicap) diodes
Bisa membuat rangkaian varactor (varicap) diodes

2. Komponen <kembali>

Dioda

Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

gambar dioda di proteus

gambar dioda

Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus . Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum ohm

gambar resistor di proteus

gamba resistor

Induktor

Induktor atau dikenal juga dengan Coil adalah Komponen Elektronika Pasif yang terdiri dari susunan lilitan Kawat yang membentuk sebuah Kumparan. Pada dasarnya, Induktor dapat menimbulkan Medan Magnet jika dialiri oleh Arus Listrik. Medan Magnet yang ditimbulkan tersebut dapat menyimpan energi dalam waktu yang relatif singkat. Dasar dari sebuah Induktor adalah berdasarkan Hukum Induksi Faraday.

Kemampuan Induktor atau Coil dalam menyimpan Energi Magnet disebut dengan Induktansi yang satuan unitnya adalah Henry (H).

gambar induktor di proteus

gambar induktor

Ground

Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi

gambar ground di proteus

gambar ground

Osiloskop

Pengertian osiloskop secara sederhana dapat diartikan sebagai alat ukur elektronik yang dapat memetakan dan memproyeksi sinyal listrik dan frekuensi komponen elektronika. Osiloskop ini memetakan hasil pengukurannya dalam bentuk digital maupun grafik sehingga lebih mudah untuk dibaca dan di pelajari.

gambar osiloskop di proteus

gambar osiloskop

Sinyal generator

Generator Fungsi atau Function Generator adalah suatu alat yang menghasilkan sinyal/gelombang dimana frekuensi serta amplitudonya dapat diubah-ubah. Gelombang yang dihasilkan pada umumnya yaitu gelombang sinusoidal, gelombang segitiga, dan gelombang segi empat. Pada umumnya Generator Fungsi digunakan berdampingan dengan Osiloskop.

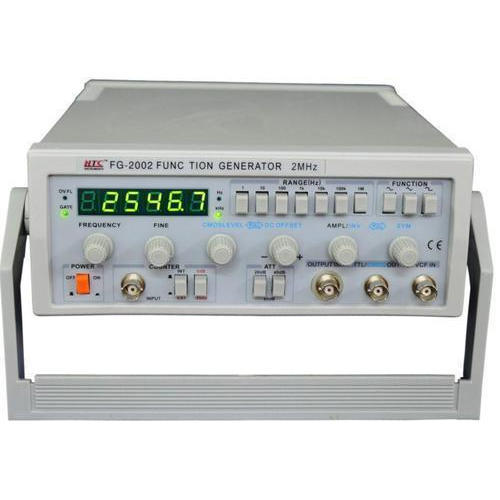

gambar sinyal generator

3. Dasar Teori <kembali>

Dioda Varactor adalah Dioda yang mempunyai sifat kapasitas berubah-ubah sesuai dengan tegangan yang diberikannya. Dioda Varactor juga disebut dengan Dioda Kapasitas Variabel atau Varicap Diode (Variable Capacitance Diode), VVC (kapasitansi variabel tegangan), atau tuning . Dioda Varactor pada umumnya terbuat dari bahan Semikonduktor Silikon dengan Sambungan p-n yang dirancang khusus untuk memiliki sifat kapasitansi pada rangkaian bias balik seperti Dioda Zener yang bergantung pada tegangan, kapasitor variabel. Di bawah kondisi bias terbalik, ditetapkan bahwa ada daerah muatan yang tidak terbuka di kedua sisi persimpangan yang bersama-sama membentuk daerah penipisan dan menentukan lebar penipisan Wd. Kapasitansi transisi (CT) yang ditetapkan oleh muatan terbuka yang tidak ditentukan ditentukan oleh

Dalam hal bias balik yang diterapkan, kapasitansi transisi adalah

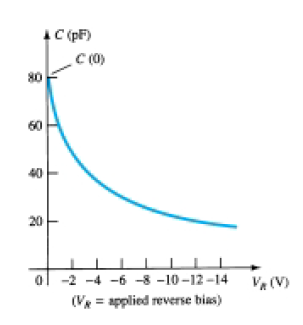

Karakteristik khas dioda varicap yang tersedia secara komersial muncul

4. Prinsip Kerja <kembali>

Dalam penggunaannya, Terminal Katoda Dioda Varactor akan dihubungkan ke tegangan positif (+) sedangkan terminal Anoda-nya dihubungkan ke tegangan negatif (-). Jika terjadi perubahan beda potensial diantara terminal Katoda dan Anoda yang melebihi breakdown atau tegangan tembus Dioda Varactor, maka daerah deplesi pada sambungan semikonduktor tipe P dan tipe N dalam Dioda Varaktor tersebut akan terjadi perubahan lebar. Semakin tinggi tegangan terbalik (Reverse Bias) yang diberikan pada Dioda Varaktor, semakin lebar pula daerah deplesi pada sambungan semikonduktor tersebut yang mengakibatkan semakin rendahnya nilai kapasitansi. Sebaliknya, jika Dioda Varaktor menerima tegangan terbalik atau reverse bias yang rendah, maka deplesi akan menyempit sehingga nilai kapasitansi menjadi lebih tinggi.

Simbol yang paling umum digunakan untuk dioda varicap dan pendekatan pertama untuk rangkaian ekivalennya di daerah bias balik
